Фабрички мали двофазни корачни драјвер Мини произведен у Кини по ниској цени. ЛИЦХУАН® је мали 2-фазни Степпер Дривер Мини произвођач и добављач у Кини.
Функција погона | Упутства |
Мицростеп поставка поделе |
Број подела микро-корака драјвера се подешава помоћу четири ДИП прекидача СВ5~СВ8. Постоји 16 подела микро-корака укупно. Када корисник подеси пододсеке, возача треба прво зауставити. За подешавање резултата, пратите упутства на панелу возача. |
Излазна струја подешавање |
Излазна струја драјвера се подешава помоћу три ДИП прекидача СВ1~СВ3, а његова излазна струја има 8 брзина. За специфичну поставку излазне струје, погледајте опис управљачке плоче. |
Аутоматска функција полупротока | Корисник може подесити аутоматску функцију полупротока возача преко СВ4 прекидача. ОФФ значи да је струја мировања подешена на половину динамичке струје, а ОН значи да су струја мировања и динамичка струја исте. У општој употреби, СВ4 треба да буде подешен на ОФФ да смањити стварање топлоте мотора и драјвера и побољшати поузданост. Отприлике 0,3 секунде након што се низ импулса заустави, струја ће се аутоматски смањити за 50% (стварна вредност 55%), калоријска вредност је теоретски смањена за 65%. |
Сигнални интерфејс | ПУЛ+ и ПУЛ- су позитивни и негативни крајеви сигнала контролног импулса; ДИР+ и ДИР- су позитивни и негативни крајеви сигнала правца: ЕНА+ и ЕНА- су позитивни и негативни крајеви сигнала за омогућавање, АЛМ+ и АЛМ- су алармни излаз. |
Интерфејс мотора | А+ и А- су повезани са позитивним и негативним крајевима А-фазног намотаја корачног мотора; Б+ и Б- су повезани са позитивним и негативним крајевима Б-фазног намотаја корачног мотора. Када се двофазни намотаји А и Б замене, смер мотора се може обрнути |
Конектор за напајање | Користите АЦ/ДЦ напајање, опсег напона је 24~110ВДЦ или 18~80ВАЦ, терминали нису подељени на позитивне и негативне полове, препоручено напајање је 48В ДЦ, а снага већа од 250В. |
Сигнална лампица | Погон има две индикаторске лампице, црвену и зелену. Зелено светло је индикатор напајања, када је возач укључен, зелено светло је always on; the red light is the fault indicator, when there is an overvoltage or overcurrent fault, the faultThe light is always on.After the fault is cleared, the red light goes out. When the drive fails, only a power cycle and re-enable can clear the fault. |
Инсталација Напомене |
Спољне димензије драјвера су: 11 9 к 76 к 34 мм, а растојање рупа за монтажу је 112 мм. Може се поставити хоризонтално или вертикално (препоручује се вертикална инсталација). Приликом уградње, требало би да буде близу металног ормарића како би се олакшало расипање топлоте. |

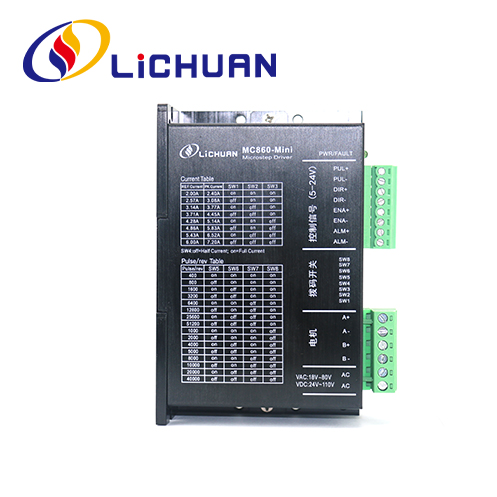

Прецизност поделе, динамичка и полу/пуна струја се могу подесити за МЦ860-Мини драјвер преко 8-битног прекидача за бирање на следећи начин:
Излазна вршна струја | Излазна просечна струја | СВ1 | СВ2 | СВ3 |
2.4А | 2.0А | на | на | на |
3.08А | 2.57А | ван | на | на |
3.77А | 3.14А | на | ван | на |
4.45А | 3.71А | ван | ван | на |
5.14А | 4.28А | на | на | ван |
5.83А | 4.86А | ван | на | ван |
6.52А | 5.43А | на | ван | ван |
7.2А | 6.0А | ван | ван | ван |
Кораци/револуција | СВ5 | СВ6 | СВ7 | СВ8 |
400 | на | на | на | на |
800 | ван | на | на | на |
1600 | на | ван | на | на |
3200 | ван | ван | на | на |
6400 | на | на | ван | на |
12800 | ван | на | ван | на |
25600 | на | ван | ван | на |
51200 | ван | ван | ван | на |
1000 | на | на | на | ван |
2000 | ван | на | на | ван |
4000 | на | ван | на | ван |
5000 | ван | ван | на | ван |
8000 | на | на | ван | ван |
10000 | ван | на | ван | ван |
20000 | на | ван | ван | ван |
40000 | ван | ван | ван | ван |
