Нископрофилни Степпер Дривер Мини

Произвођачи и добављачи мини драјвера ниског профила у Кини. ЛИЦХУАН® је нископрофилни Степпер Дривер Мини произвођач и добављач у Кини.

Пошаљи упит

Опис производа

LICHUAN® is one of the famous China Low-profile Stepper Driver Mini manufacturers and suppliers. Our factory specializes in manufacturing of Low-profile Stepper Driver Mini. Welcome to buy Low-profile Stepper Driver Mini from us. Every request from customers is being replied within 24 hours.

Представљање производа

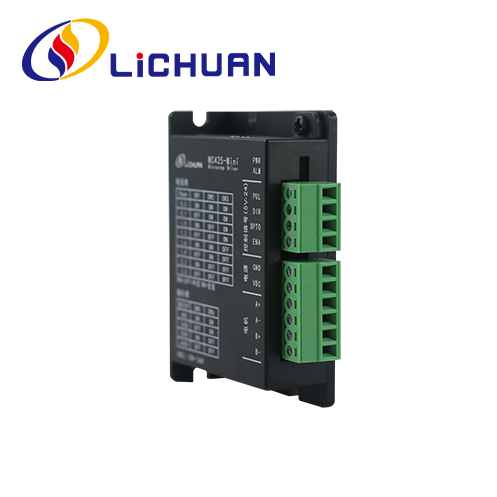

Засновани на најновијој шеми АРМ чип технологије, МЦ425-Мини дигитални нисконапонски корачни мотори се генерално испоручују са двофазним 35, 39 и 42 корака моторима серије за постизање одличних перформанси средње и ниске брзине. Било која подподела унутар 400~6400 и било која струја унутар номиналног опсега може се подесити за примену у већини опреме малих димензија. Усвојена је уграђена технологија микро-подела, која може помоћи да се постигне ефекат високе под-поделе чак и под ниским поделе. Рад на средњој или малој брзини је веома стабилан, а бука погонског мотора је веома ниска. Драјвер може да одговара 2-фазном Нема17 корачном мотору отворене петље.

Функционалне карактеристике

● Опсег улазног напона: ДЦ18В~36В
● Макс. вршна струја: 2.5А
● Опсег поделе: 400~6400ппр
● Облик импулса: Пулс + смер
● Фреквенција импулсног одзива: 0~200КХз
● Саморегулација параметара мотора
● Обезбеђен пренапоном, прекомерном струјом и т.

Карактеристике МЦ425Емини

● Опсег улазног напона: ДЦ18В～36В
● Максимална вршна струја: 2.5А
● Опсег поделе: 400～6400ппр
● Облик импулса: пулс + смер
● Фреквенција импулсног одзива: 0～200КХз
● Функција аутоматског подешавања параметара мотора Са заштитним функцијама као што су пренапон, прекомерна струја, грешка праћења ван толеранције итд.
● Више детаља Молимо вас да проверите упутство за драјвере у „довнлоад” каталогу.

Радно окружење и параметри

● Температура складиштења: -20°Ц~65°Ц
● Радна температура: 0°Ц~50°Ц
● Радна влажност: 40~90% РХ (без кондензације)
● Фреквенција вибрације: < 0,5Г (4,9м/с2), 10~60 Хз (неконтинуирани рад).
● Треба избегавати места са прашином, уљним мрљама, корозивним гасовима, високом влажношћу и вибрацијама. Запаљиви гасови и проводљива прашина треба да буду забрањени

Технички параметар

● Температура складиштења: -20°Ц~65°Ц
● Радна температура: 0°Ц~50°Ц
● Радна влажност: 40~90% РХ (без кондензације)
● Фреквенција вибрације: < 0,5Г (4,9м/с2), 10~60 Хз
(неконтинуирани рад).
● Places with dust, oil stain, corrosive gases, high humidity and vibration should be avoided. Combustible gases and conductive dust should be prohibited

Главне апликације

Погодно за аутоматску опрему и инструменте у различитим областима контроле покрета као што су електронска обрада и детекција, полупроводничка амбалажа, ласерско сечење и заваривање, ласерско фототипизација, машине за паковање, машине за гравирање, маркери, секачи, цртачи за одећу, ЦНЦ средње величине

Технички параметар

● Опсег улазног напона: ДЦ24В～110В/АЦ18В～80В
● Максимална вршна струја: 7.2А
● Отпор изолације: 500М
● Са прекострујним, пренапонским и другим заштитним функцијама.

Параметри животне средине

● Температура складиштења: -20° ℃ ~ 80 ℃
● Радна температура: 0 ℃ ~ 55 ℃
● Радна влажност: 90% РХ (без кондензације)
● Фреквенција вибрације: мање од 0,5Г (4,9м/с2)10Хз~ 60Хз(прекидан рад)
● Избегавајте прашину, мрље од уља, корозивне гасове, места са превеликом влажношћу и прејаким вибрацијама и забраните запаљиви гас и проводљива прашина

Опис функције погона

Функција погона	Упутства
Распон брзине подешавање	Четири ДИП прекидача СВ5~СВ8 се користе за подешавање опсега брзине погона. Укупно има 16 опсега брзина. Када корисник подеси брзине, прво треба зауставити погон. За подешавање специфичног опсега брзине, пратите упутства на плочи погона.
Подешавање излазне струје	8 излазних струја се може подесити за драјвер преко 3 прекидача СВ1~СВ3. За подешавања излазне струје погледајте упутства на панелу управљачког програма.
Аутоматска функција полупротока	Аутоматска полуструјна функција се може подесити за возача преко прекидача СВ4. ОФФ значи да је струја мировања подешена на половину радна струја; ОН значи да су струја мировања и динамичка струја исте. СВ4 ће бити постављен на ОФФ за општу употребу смањити стварање топлоте мотора и драјвера и побољшати поузданост. Отприлике 0,3 с након заустављања низа импулса, струја ће аутоматски смањити 50% (стварна вредност 55%) и теоретски, стварање топлоте ће се смањити за 65%.
Сигнални интерфејс	ПУЛ+ и ПУЛ- су терминали за контролу покретања мотора, који подржавају прекидачке сигнале од 5В или 24В; ДИР+ и ДИР- су позитивни и негативни терминали сигнала правца; ЕНА+ и ЕНА- су позитивни и негативни терминали сигнала за омогућавање.
Интерфејс мотора	А+ и А- повезују се на позитивне и негативне терминале А фазног намотаја корачног мотора; Б+ и Б- се повезују на позитивне и негативне терминале. Када се А и Б фазни намотаји пребаце, смер мотора ће бити обрнут;
Конектор за напајање	Користите АЦ/ДЦ напајање, опсег напона је 24~110ВДЦ или 18~80ВАЦ, терминали нису подељени на позитивне и негативне полове, препоручено напајање је 48В ДЦ, а снага је већа од 250В.
Сигнална лампица	Постоји 1 зелена индикаторска лампица и 1 црвена индикаторска лампица на драјверу. Зелени је индикатор напајања, светли када је драјвер прикључен на напајање; црвена је индикаторска лампица квара, она светли када дође до квара пренапона или прекомерне струје. Црвена индикаторска лампица се гаси након што се квар отклони. Квар драјвера може се елиминисати само поновним повезивањем на напајање и поновним коришћењем
Инсталација Напомене	Димензије драјвера: 150к97.5к52.6мм, растојање отвора за уградњу: 138.5мм. Могу се изабрати и хоризонталне и вертикалне инсталације (предлаже се вертикална инсталација). Дривер треба да буде постављен близу металног кућишта ради одвођења топлоте.

Подешавање параметара

Опсег брзине, динамичка и пола/пуна струја МЦ860П-2 драјва се може подесити на следећи начин преко 8-битног ДИП прекидача

Радна тренутна поставка

Излазна вршна струја	Излазна просечна струја	СВ1	СВ2	СВ3
2.4А	2.0А	на	на	на
3.08А	2.57А	ван	на	на
3.77А	3.14А	на	ван	на
4.45А	3.71А	ван	ван	на
5.14А	4.28А	на	на	ван
5.83А	4.86А	ван	на	ван
6.52А	5.43А	на	ван	ван
7.2А	6.0А	ван	ван	ван

Величина уградње (јединица: мм)

Подешавање опсега брзине

СПД	СВ5	СВ6	СВ7	СВ8
60	на	на	на	на
90	ван	на	на	на
120	на	ван	на	на
150	ван	ван	на	на
180	на	на	ван	на
240	ван	на	ван	на
300	на	ван	ван	на
360	ван	ван	ван	на
420	на	на	на	ван
480	ван	на	на	ван
540	на	ван	на	ван
600	ван	ван	на	ван
720	на	на	ван	ван
840	ван	на	ван	ван
960	на	ван	ван	ван
1200
