Како хибридни корачни мотор постиже висок обртни момент и прецизност

Да ли сте се икада нашли дубоко у пројекту, потребна вам је компонента која пружа и сирову снагу и прецизну прецизност, и питали се шта то чини могућим? Знам да јесам. У свету аутоматизације, роботике и прецизних машина, потрага за погонским системом који вас не приморава да бирате између снаге и контроле је константна. Ту је инжењерско чудоХибрид корачни мотордолази у игру. За нас уЛИЦХУАН, ово није само категорија производа; то је срж решавања најзахтевнијих изазова контроле кретања наших купаца. Јединствени дизајн аХибридни корачни моторпремошћује јаз, нудећи најбоље од оба света од других типова мотора, а данас желим да повучем завесу о томе како тачно постиже овај подвиг. Разумевањем његовог унутрашњег функционисања и прецизних параметара који дефинишу његов учинак, можете донети информисану одлуку за своју следећу примену.

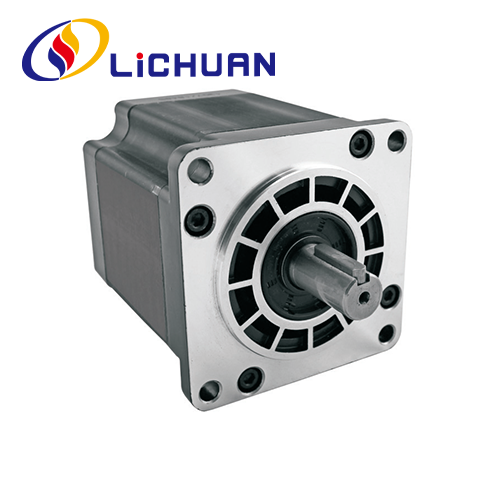

По чему се хибридни корачни мотор разликује од других типова

Да бисмо ценили његове могућности, прво морамо разумети његов идентитет. За разлику од чисто перманентних магнета или степера са променљивом релуктантношћу, аХибридни корачни моторје, као што име говори, хибрид. Он генијално комбинује принципе оба. Има трајни магнет у свом ротору, али је и тај ротор назубљен, слично као мотор са променљивом релуктантношћу. Ова фузија ствара синергијски ефекат. Трајни магнет обезбеђује константан магнетни флукс, повећавајући обртни момент. Истовремено, зупчаста структура омогућава много мањи угао корака—обично 1,8° или 0,9°— омогућавајући магнетном флуксу да крене жељеном путањом кроз поравнате зубе. Ова комбинација је основни разлог аХибридни корачни мотористиче се у апликацијама које захтевају и висок обртни момент при малим брзинама и фину резолуцију положаја.

Како унутрашњи дизајн ствара врхунски обртни момент

Тајна високог обртног момента лежи у његовом магнетном колу и дизајну ваздушног отвора. Статор аХибридни корачни моторима више назубљених стубова који су намотани калемовима. Када се ови калемови напајају одређеним редоследом, стварају електромагнетне полове. Ротор перманентног магнета, који је већ магнетизован, привлаче или одбијају ови полови статора. Пошто су зупци ротора благо померени од зубаца статора, магнетне силе стварају снажно тангенцијално повлачење — обртни момент — да би их поравнали. Што је више зубаца и јачи магнетни флукс (и од сталног магнета и од побуде завојнице), већи је обртни момент. АтЛИЦХУАН, ми оптимизујемо ово коришћењем високоенергетских трајних магнетних материјала и прецизних ламинација да бисмо минимизирали губитке флукса и максимизирали густину обртног момента. Због тога наши мотори могу да испоруче изузетно држање и динамички обртни момент у компактној величини рама.

Који параметри директно утичу на прецизност и перформансе

Прецизност корачног мотора је у великој мери дефинисана његовом прецизношћу угла корака и колико доследно може постићи те кораке без пропуштања. Ово је регулисано неколико кључних техничких параметара. Разумевање ових спецификација је кључно за одабир правог мотора за потребе прецизности вашег система.

Кључни параметри перформанси хибридног корачног мотора

• Угао корака:Угаони померај по улазном импулсу (нпр. 1,8°, 0,9°). Мањи угао омогућава финију резолуцију.

• Обртни момент:Максимални обртни момент који мотор може да оствари када је под напоном у мировању. Ово се одупире спољним силама.

• Закретни момент:Мали обртни момент присутан када је мотор без напајања, због привлачења трајног магнета и гвозденог језгра.

• тачност:Обично проценат угла корака (нпр. ±5%). Ово није кумулативно.

• Поновљивост корака:Колико се прецизно мотор враћа у наређени положај, често изузетно висок.

• Инерција ротора:Инерција ротирајућег дела, утиче на динамику убрзања и успоравања.

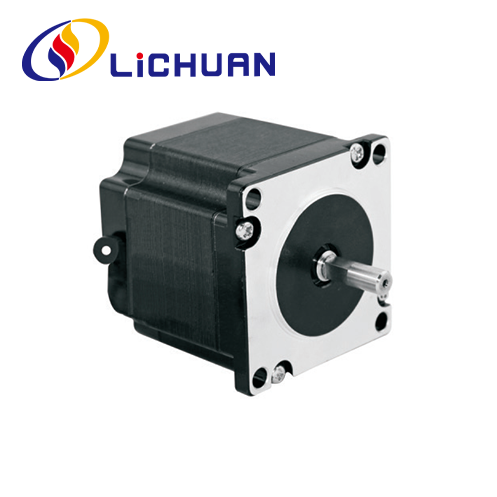

Хајде да погледамо како се неки од ових параметара преводе у стварном светуЛИЦХУАНмодели. Следећа табела упоређује две популарне серије, наглашавајући како избор дизајна утиче на карактеристике обртног момента и прецизности.

Табела 1: Поређење серије хибридних корачних мотора ЛИЦХУАН

Како одабрати прави хибридни корачни мотор за своју примену

Избор исправног мотора је баланс између ваших механичких захтева и криве перформанси мотора. Најчешћа грешка је одабир на основу величине рама или само задржавања обртног момента. Морате узети у обзир криву брзина-окретни момент. АХибридни корачни моториспоручује максимални обртни момент при малим брзинама, а обртни момент се смањује како брзина расте због повратне ЕМФ и индуктивности намотаја. АтЛИЦХУАН, водимо наше клијенте кроз једноставан процес одабира:

1. Одредити инерцију оптерећења и потребну радну брзину.

2. Израчунајте потребан обртни момент убрзања и обртни момент непрекидног рада.

3. Прегледајте криву брзина-окретни момент мотора кандидата, осигуравајући да обезбеђује најмање 30-50% више обртног момента од вашег израчунатог захтева у вашем жељеном опсегу брзине.

4. Ускладите струју и излаз напона драјвера са спецификацијама фазе мотора за оптималне перформансе.

Табела 2: Критични фактори одабира за оптималне перформансе

Која су најчешћа питања о хибридним корачним моторима (ФАК)

У нашим свакодневним разговорима са инжењерима и дизајнерима, изнова се постављају одређена питања. Ево три детаљна најчешћа питања за решавање уобичајених радозналости и забринутости.

Често постављана питања 1: Може ли хибридни корачни мотор радити при великим брзинама као серво?
Иако традиционално познат по перформансама ниске до средње брзине, модеранХибридни корачни мотори, посебно када је упарен са напредним драјверима за микрокорачење, може постићи изненађујуће велике брзине. Кључ је коришћење драјвера са високим напоном напајања за превазилажење индуктивности мотора. Међутим, за апликације које захтевају сталну велику брзину са пуним обртним моментом, серво систем би и даље могао бити ефикаснији. За многе задатке позиционирања од тачке до тачке са високим потребама обртног момента при нижим брзинама, аХибридни корачни моторнуди јефтиније и једноставније решење.

ФАК 2: Како да спречим промашене кораке и обезбедим прецизност?
Пропуштени кораци настају када обртни момент мотора премашује расположиви обртни момент мотора при датој брзини. Да бисте осигурали прецизност, увек димензионирајте свој мотор са значајном сигурносном маргином (погледајте водич за избор изнад). Користите корачни систем затворене петље за критичне апликације—нашЛИЦХУАНХибриди са затвореном петљом укључују енкодер који тренутно детектује и исправља сваки губитак корака, обезбеђујући поузданост сличну серво без жртвовања инхерентне једноставности и обртног момента степера.

Често постављана питања 3: Да ли је микрокорачење неопходно за постизање веће прецизности?
Мицростеппинг је техника покретача која електронски дели цео корак на мање кораке (нпр. 1/16, 1/32 корака). Драматично побољшава резолуцију, смањује вибрације и омогућава глатко кретање, посебно при малим брзинама. За врхунску прецизност и глаткоћу, упаривање високог квалитетаХибридни корачни моторса драјвером за микрокорачење се топло препоручује. Омогућава вам да искористите основну прецизност мотора и постигнете изузетно фин и тих рад.

Спремни да интегришете неупоредиви обртни момент и прецизност у свој дизајн?

Пут до разумевањаХибридни корачни мотороткрива компоненту направљену за перформансе тамо где се рачуна. Његов хибридни дизајн је сведочанство елегантног инжењеринга, решавајући двоструке захтеве за снагом и прецизношћу у једном, робусном пакету. АтЛИЦХУАН, ми не производимо само ове моторе; ми их конструишемо са дубоким фокусом на параметре који су најважнији за успех вашег пројекта — од класе магнетног материјала до толеранције сваког зуба.

Ако се крећете кроз сложеност новог дизајна или оптимизујете постојећу машину која захтева поузданост, снагу и прецизну тачност, хајде да разговарамо. Наш тим је спреман да вам помогне да анализирате ваше захтеве и ускладите их са савршенимЛИЦХУАН хибридни корачни моторрешење.Контактирајте насданасда разговарате о вашим специфичним изазовима обртног момента и прецизности. Ту смо да покренемо вашу иновацију, корак по корак.
