Функција погона | Упутства |
Мицростеп поставка поделе |
16 микрокорака се може подесити за драјвер преко 4 прекидача СВ5~СВ8. Драјвер ће бити заустављен током подешавања поделе. Погледајте упутства на плочи драјвера за подешавања поделе микрокорака. |
Подешавање излазне струје | 8 излазних струја се може подесити за драјвер преко 3 прекидача СВ1~СВ3. Погледајте упутства на управљачкој плочи за подешавања излазне струје |
Аутоматска функција полупротока | Аутоматска полуструјна функција се може подесити за возача преко прекидача СВ4. ОФФ значи да је струја мировања подешена на половину радна струја; ОН значи да су струја мировања и динамичка струја исте. СВ4 ће бити постављен на ОФФ за општу употребу смањити стварање топлоте мотора и драјвера и побољшати поузданост. Отприлике 0,3 с након заустављања низа импулса, струја ће аутоматски смањити 50% (стварна вредност 55%) и теоретски, стварање топлоте ће се смањити за 65%. |
Сигнални интерфејс | ПУЛ+ и ПУЛ- су позитивни и негативни терминали контроле импулсног сигнала; ДИР+ и ДИР- су позитивни и негативни терминали сигнала правца; ЕНА+ и ЕНА- су позитивни и негативни терминали сигнала за омогућавање. |
Интерфејс мотора | А+ и А- повезују се на позитивне и негативне терминале А фазног намотаја корачног мотора; Б+ и Б- повезују се на позитивне и негативне терминале Б фазе намотаја корачног мотора. Када се А и Б фазни намотаји замени, смер мотора ће бити обрнут. |
Конектор за напајање | ДЦ напајање, опсег радног улазног напона: 18В~36В ДЦ, 24В ДЦ радни напон је предложен, напајање треба да буде веће од 100В. |
Сигнална лампица | Постоји 1 зелена индикаторска лампица и 1 црвена индикаторска лампица на драјверу. Зелени је индикатор напајања, светли када је драјвер прикључен на напајање; црвена је индикаторска лампица квара, она светли када дође до квара пренапона или прекомерне струје. Црвена индикаторска лампица се гаси након што се квар отклони. Квар драјвера може се елиминисати само поновним повезивањем на напајање и поновним коришћењем. |
Инсталација Напомене |
Димензије драјвера: 116к69.2к26.5мм, растојање рупа за уградњу: 109мм. Могу се изабрати и хоризонталне и вертикалне инсталације (предлаже се вертикална инсталација). Дривер треба да буде постављен близу металног кућишта ради одвођења топлоте |

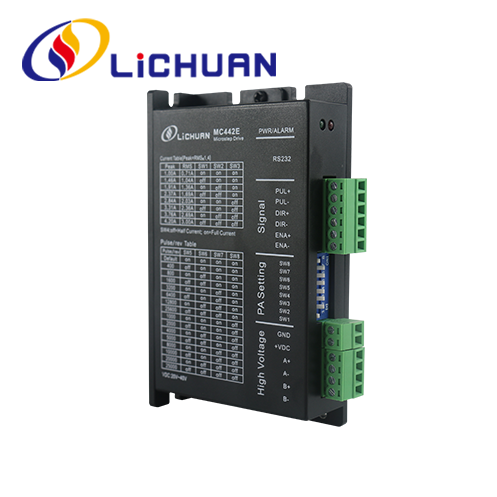

Прецизност поделе, радна и полу/пуна струја се могу подесити за МЦ442Е драјвер преко 8-битног прекидача за бирање на следећи начин:
Излазна вршна струја | Излазна просечна струја | СВ1 | СВ2 | СВ3 |
1.0А | 0.71А | на | на | на |
1.46А | 1.04А | ван | на | на |
1.91А | 1.36А | на | ван | на |
2.37А | 1.69А | ван | ван | на |
2.84А | 2.03А | на | на | ван |
3.31А | 2.36А | ван | на | ван |
3.76А | 2.69А | на | ван | ван |
4.2А | 3.0А | ван | ван | ван |
Кораци/револуција | СВ5 | СВ6 | СВ7 | СВ8 |
Уобичајено | на | на | на | на |
400 | ван | на | на | на |
800 | на | ван | на | на |
1600 | ван | ван | на | на |
3200 | на | на | ван | на |
6400 | ван | на | ван | на |
12800 | на | ван | ван | на |
25600 | ван | ван | ван | на |
1000 | на | на | на | ван |
2000 | ван | на | на | ван |
4000 | на | ван | на | ван |
5000 | ван | ван | на | ван |
8000 | на | на | ван | ван |
10000 | ван | на | ван | ван |
20000 | на | ван | ван | ван |
25000 | ван | ван | ван | ван |
