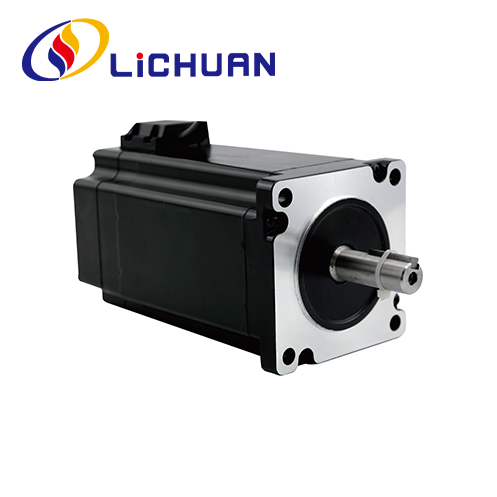

86 3-фазни корачни мотор са затвореном петљом Нема34
Врућа продаја 86 серије 3 фазе Нема34 корачни мотор затворене петље. ЛИЦХУАН® је произвођач и добављач корачних мотора 86 серије 3 Нема34 у Кини.
Пошаљи упит
Опис производа
ЛИЦХУАН® вас срдачно поздравља на велико 86 серије 3 фазе Нема34 затворене петље корачни мотор серије из наше фабрике. Наши производи имају ЦЕ сертификат и тренутно имају велику количину фабричког инвентара. Фабрика Лицхуан има више од 14 година искуства у производњи. Ми смо подршка ОЕМ и ОДМ-у, пружићемо вам добру услугу и фабричке снижене цене. Поздрављамо више дистрибутера да се придруже ЛИЦХУАН-у.
86 серија 3 фазе Нема34 корачни мотор затворене петље, употреба висококвалитетних сировина и високог стандарда перманентних магнета од силиконског челика, са 1000-линијским енкодером високе прецизности, у потпуности превазилази проблеме корачног мотора отворене петље, док значајно побољшава перформансе мотора велике брзине, Да би се олакшала традиционална корак-по-корак надоградња програма погона, смањење трошкова у поређењу са серво мотором за смањење више од 50%. Дужина мотора 123мм ~ 182мм, опсег обртног момента: 6Н.м ~ 12Н.м, пречник осовине мотора 14мм. 86 серија 3 фазе Нема34 корачни мотор затворене петље може се подударати са 4 типа драјвера: РС485. Цанопен. Етхерцат. Драјвери за контролу пулса.
Параметри електричних перформанси
| Ставка | Спецификације |
| Прецизност угла корак | ±5% (пун корак) |
| Прецизност отпорности | ±10% (20℃) |
| Прецизност индуктивности | ±20% (1КХЗ) |
| Пораст температуре | 80℃ максимално (називна струја, 2 фазно напајање укључено) |
| Температура околине | -20℃~*50℃ |
| Отпор изолације | 100МКМин 500ВДЦ |
| Диелектрична чврстоћа | 500В АЦ 1 минута |
| Дозвољено радијално оптерећење | 0,02 мм макс. (450 г оптерећења) |
| Дозвољено потиско оптерећење | 0,08 мм Макс. (450 глоад) |
| Радијално максимално оптерећење | 130Н (20 мм од површине прирубнице) |
| Максимално оптерећење осовине | 30Н |
| Сериес | Корак Угао(") |
Дужина (мм) |
Обртни момент (Нм) | Фаза струја (А) |
Ротациона Инерција (г.цм²) |
Фаза Отпор(а) |
Фаза Индуктивност (мХ) |
Матцхенд возач |
Олово жица (бр.) |
Тежина (кг) |
| ЛЦ86Х398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | ЛЦДА2260Е | 3 | 3.5 |
| ЛЦ86Х3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | ЛЦДА2260Е | 3 | 4.2 |
| ЛЦ86Х3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | ЛЦДА2260Е | 3 | 4.7 |
| ЛЦ86Х3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | ЛЦДА2260Е | 3 | 5.5 |
Изнад су репрезентативни производи. Производи се могу прилагодити!
Облик и величина уградње (јединица: мм)
Режим осовине мотора
| Модел | Схафт Пречник (мм) |
Схафт Продужетак (мм) |
Схафт Дужина (мм) |
| ЛЦ86Х398 | ф14 | Кључ 5 к5 к 15 | 40 |
| ЛЦ86Х3114 | ф14 | Кеиваи5к5к15 | 40 |
| ЛЦ86Х3129 | ф14 | Кеиваи5 к5к 15 | 40 |
| ЛЦ86Х3156 | ф14 | Кључ 5 к 5 к 15 | 40 |
Дијаграм ожичења мотора
Боје жица мотора
Дефиниције кодера Леад Цолорс
| 1 | жута | ЕБ+ |
| 2 | зелен | ЕБ- |
| 3 | црн | ЕА+ |
| 4 | Плави | ЕА- |
| 5 | Црвени | +5ВЦЦ |
| 6 | бео | ЕГНД |
Напомене
1. Фазе ће бити исправно повезане током повезивања мотора и драјвера.
2. Очигледно стварање топлоте мотора може се појавити у различитим условима вожње. Температура површине мотора је дозвољена да пређе 85 ℃ током рада.
3.Мотор мора бити позициониран инсталационим копчом на предњем поклопцу мотора, пажња ће се обратити на подударање грешке, а концентричност између осовине мотора и оптерећења ће се строго контролисати.
Дијаграм ожичења апликације
Комплетан систем контроле степпр мотора треба да садржи производ приказан испод
Паковање производа
Лицхуан Фацтори Продуцтион Продуцтс Мацхине
-
Царвинг Мацхине -
Опрема за премазивање -
Машина за обележавање влакана -
Машина за завртње -
Тестинг Мацхине -
УВ штампач
-
Аутоматска машина за лемљење -
Машина за тестирање обртног момента -
Сцрев Мацхине -
Осцилографска машина
Индустријске апликације
-
Роботска рука -
Машина за ласерско сечење
-
3Д штампање -
ЦНЦ машина -
Аутоматиц Ассертмбли -
Машина за гравирање
Хот Тагс: Корачни мотор 86 серије 3 фазе Нема34 затворене петље, Кина, произвођачи, добављачи, фабрика, прилагођени, произведени у Кини, јефтини, ЦЕ, издржљиви, квалитетни
